黃石國家礦山公園前身為晚清忠臣張之洞創辦的漢冶萍煤鐵廠礦有限公司，自1875年起勘察鐵礦，至今，積累了數量可觀的地質勘探巖芯。該案例將過去礦藏勘探的巖芯，經組合、切片、重組方式，轉換成鋪裝、廣場、小品及裝置作品等新穎的造景元素。為景觀資源的再生利用，找到一條新的路徑，讓沉睡長達一個多世紀勘探取樣的巖芯，轉換身份以再生景觀形式呈現給世人。以勘察的“巖芯”為景觀素材，打造可持續再生利用的新景觀。

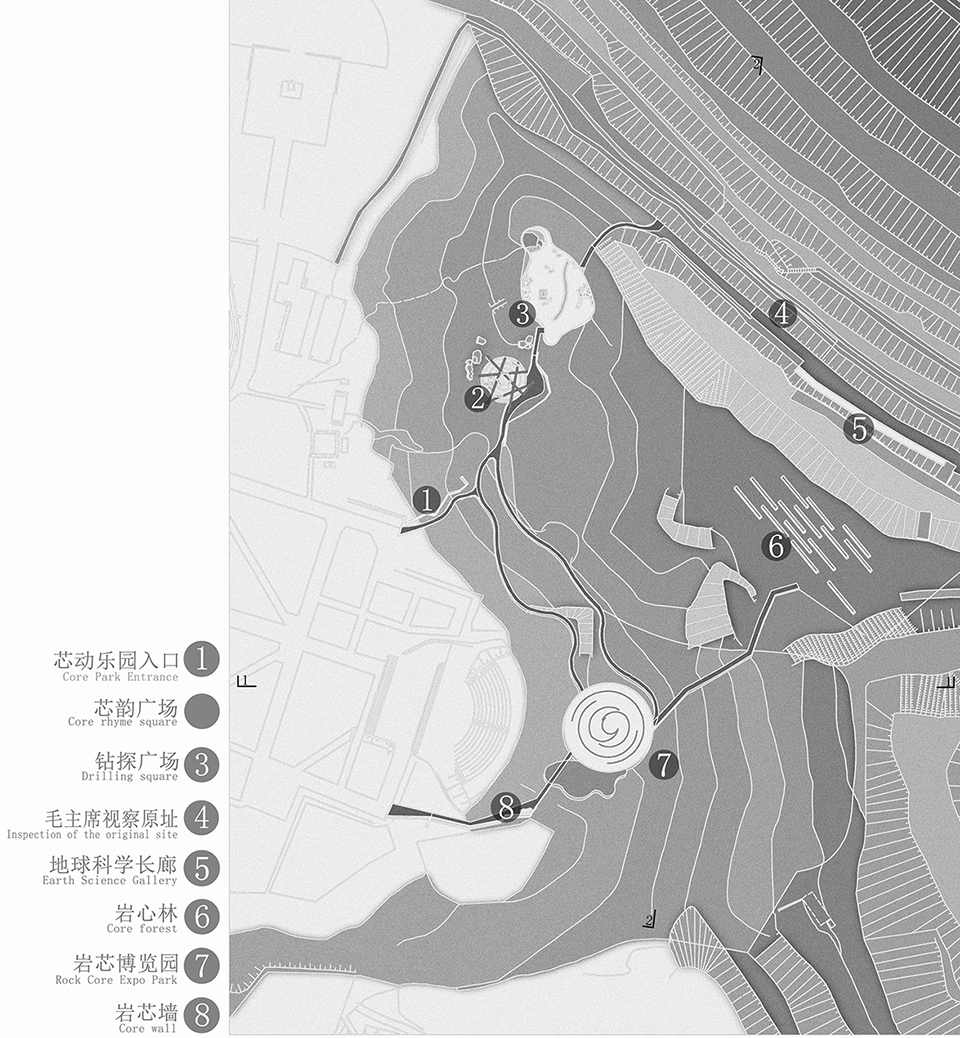

_{▼總平面圖}

該案例創造性地是以具有地球科學意義，尋找鐵礦藏的勘探取自地層深部的巖芯為景觀素材。發掘這類特殊的巖石材料及設計而獲得的美學價值。較高的美學觀賞價值的地質遺跡材料——巖芯為主體，并融合其他特色小品而構成的一種獨特的視覺體驗，既為人們提供具有科學價值的礦藏勘探史料，特色鮮明的礦產深部的巖芯信息，成為黃石國家礦山公園鋪地、小品及廣場的景觀素材。

_{▼芯動樂園概覽}

“芯動樂園”位于黃石國家礦山公園的核心區域，毗鄰“亞洲第一天坑”。“芯動樂園”有機分布于礦山四個不同標高的采礦遺址之上。大冶鐵礦經歷140余年的勘探、采掘，堆積了兩個巖芯標本車間，車間面積打26000㎡。巖芯的直徑φ20、φ60等數種，數量可觀。巖芯為礦山建設提供前期的地質資料和開發所需的基礎樣本，是整個礦山的開采的先提條件和科學支撐，也是礦山的見證者和奠基人。將地下巖芯變?yōu)榈厣暇坝^，實現了景觀資源的再生利用。

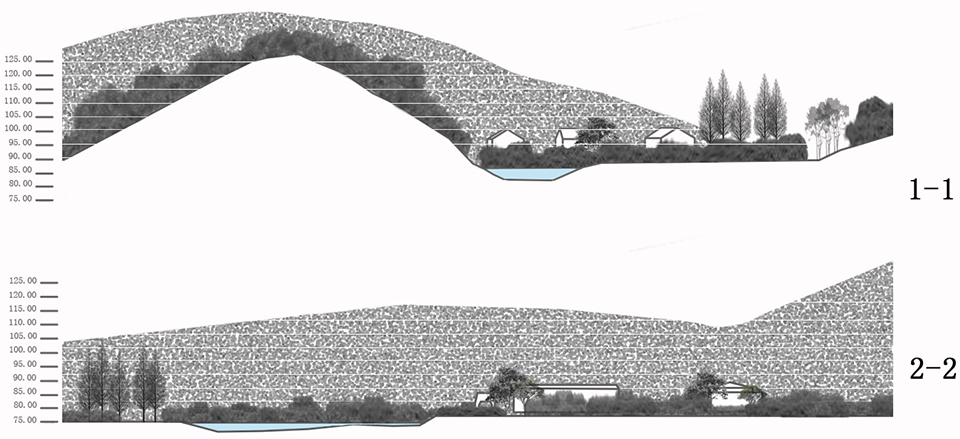

_▼剖面圖

將不同長度的巖芯結合，不同的顏色代表著不同的巖層；巖芯柱上的紅色編號形成獨特的視覺符號。巖芯編號整體分別為6個部分，分別為勘探區名、鉆孔標號、巖芯、巖層層次、所在巖層中的順序編號以及整體巖芯的順序編號。

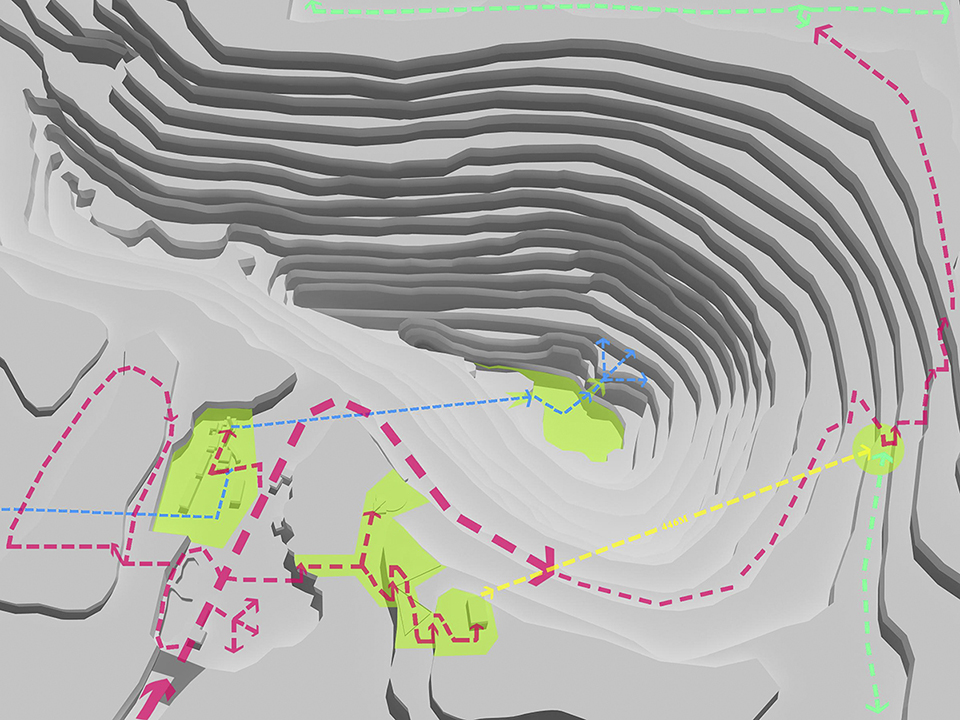

_{▼礦坑空間分析圖}

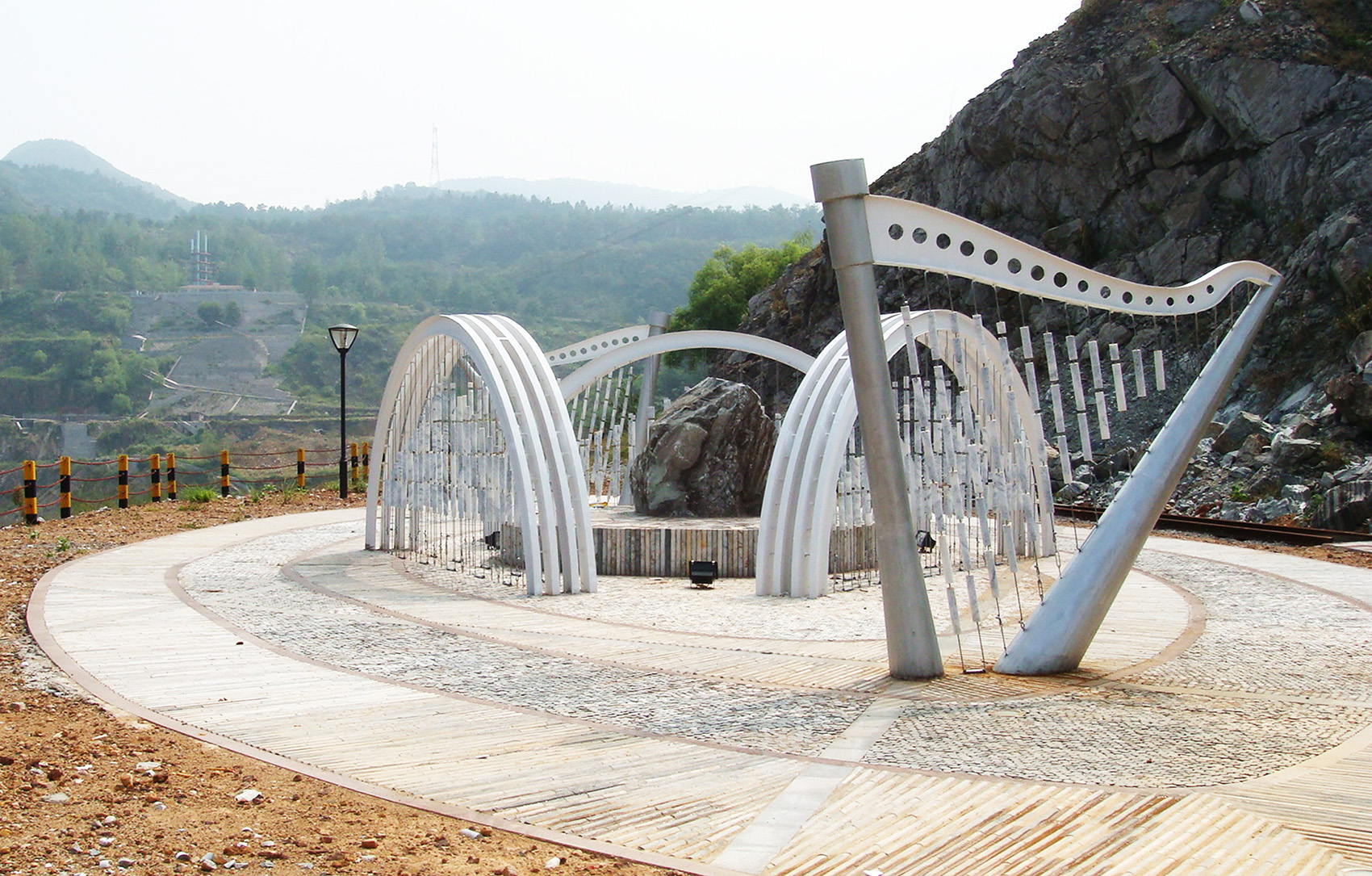

“芯動樂園”項目首創了巖芯再利用范例。在探礦過程中鉆取出來遺留的巖芯，作為景觀小品與硬質景觀鋪裝材料再次得到利用。歷史、人文、自然三者相互融合襯托，使其被賦予新奇造型與科普教育意義的同時，也體現了綠色可持續發展理念的貫徹利用。在雕塑中穿行，給予來訪者“可行、可望、可游”的別樣體驗。利用巖芯、廢棄鋼管等材料制作而成的豎琴編磬景觀雕塑，將科技與藝術相結合，利用激光束增添互動性的妙想，最終由鋼索加以實現。

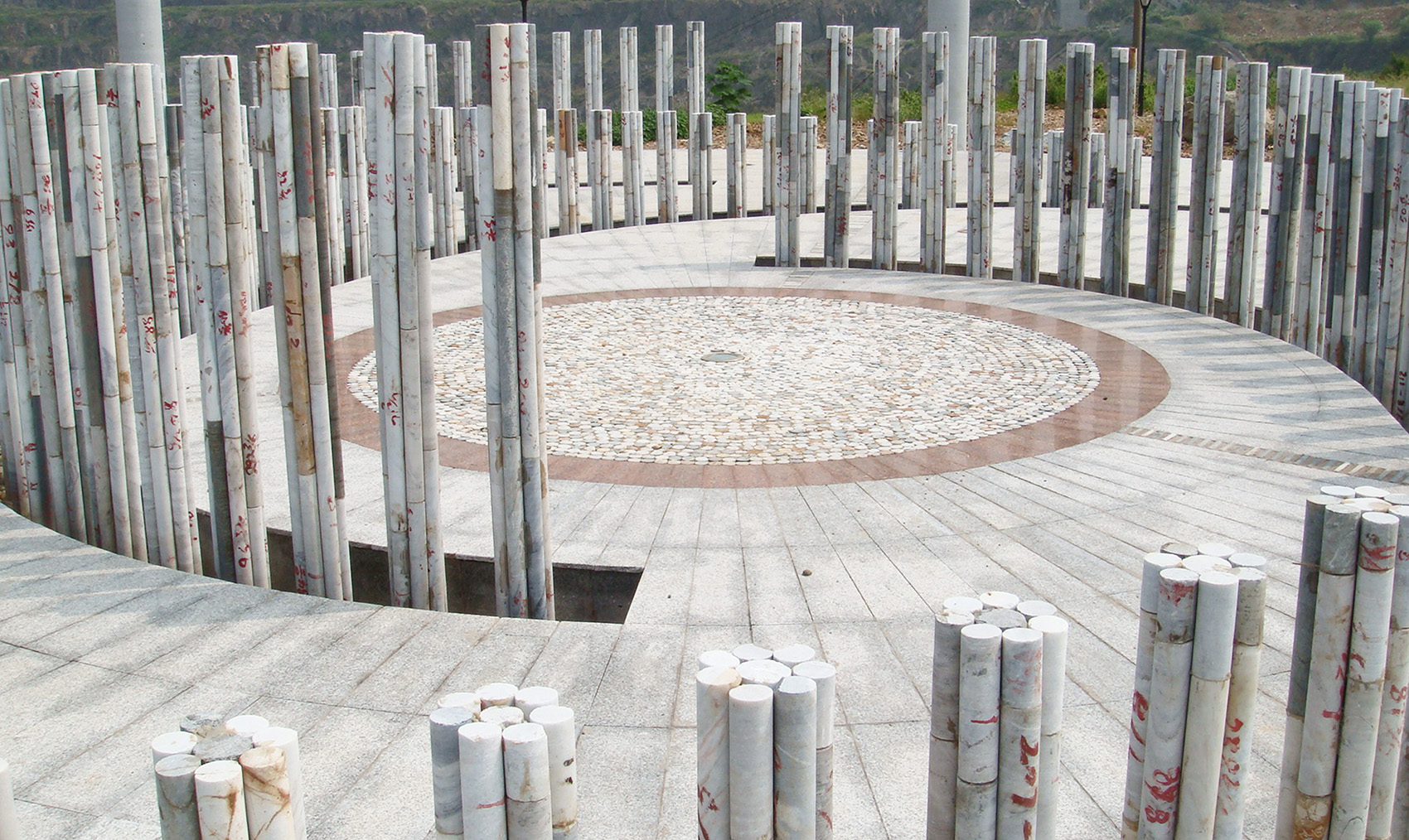

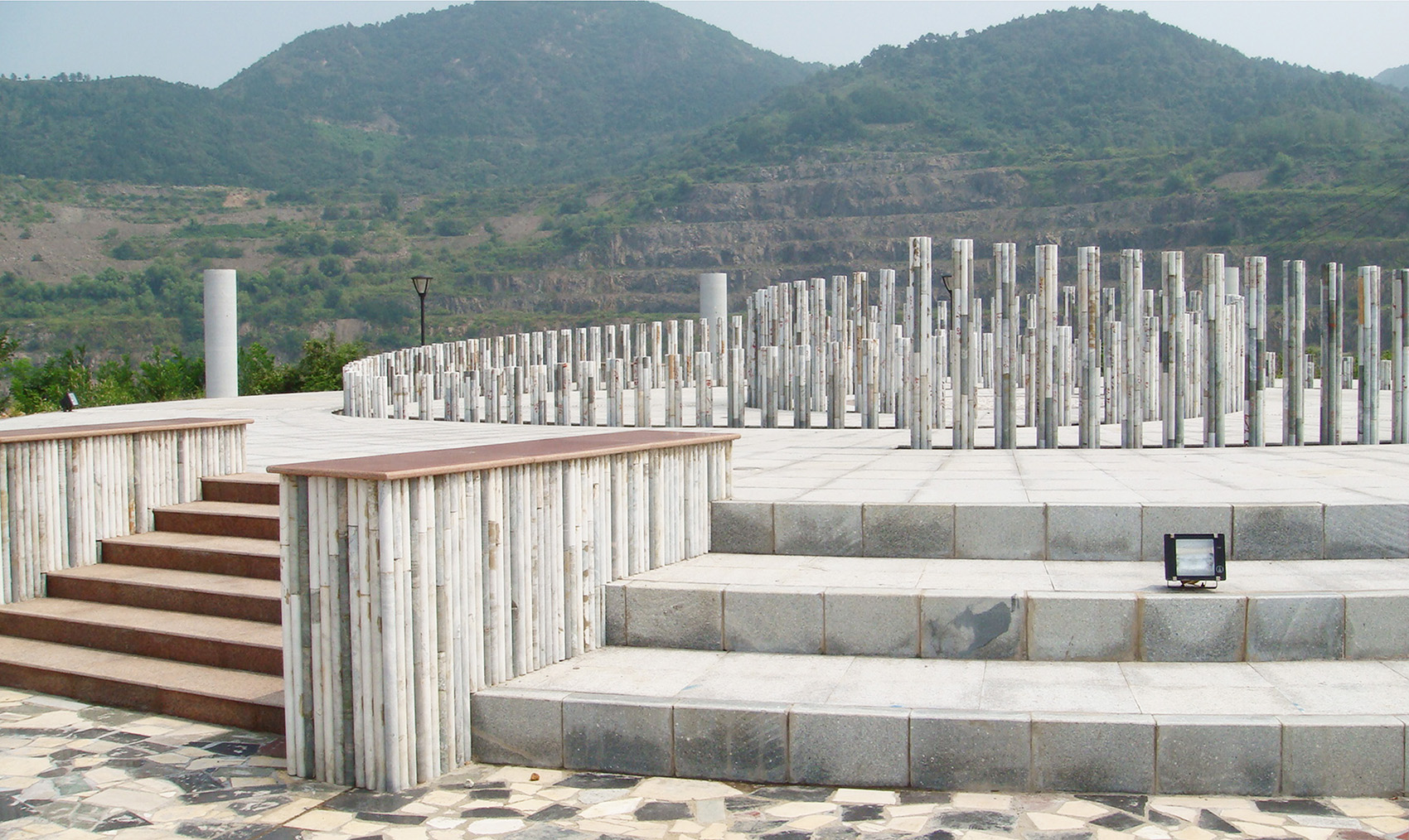

_{▼芯韻廣場}

_{▼在探礦過程中鉆取出來遺留的巖芯再次得到利用}

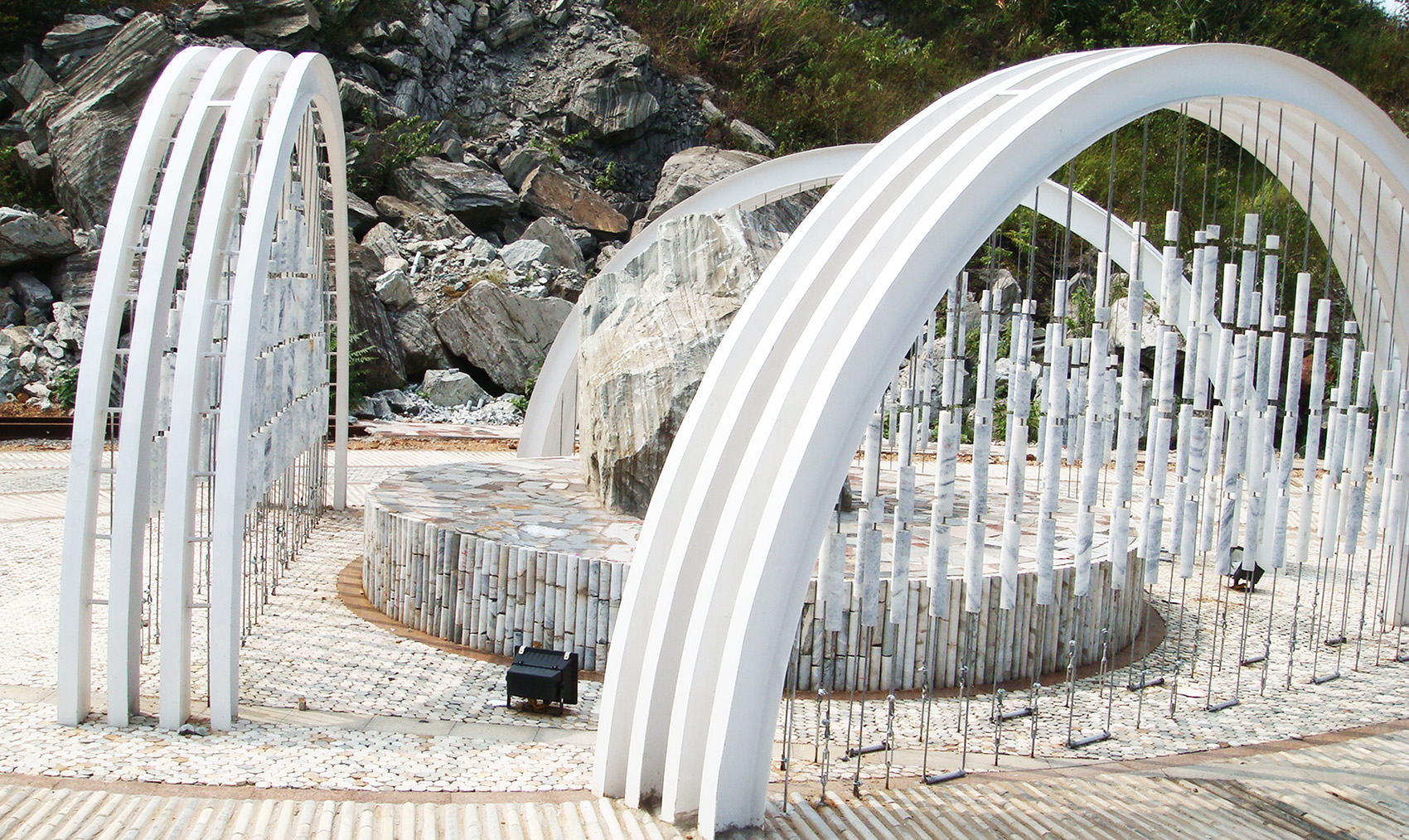

_{▼利用巖芯、廢棄鋼管等材料制作而成的景觀雕塑}



考慮到功能和景觀的多樣性，需要為公園賦予整體的連貫性，才能夠使其與場地豐富的文化歷史保持聯系。跟隨著豎琴、編鐘等“樂器”撥動的旋律，在節點景觀中設置的金屬銅質樂符鑲嵌于巖芯墻體，譜寫《地質勘探隊員之歌》，訴說礦山勘探者的勤勞，詮釋礦山勘探者對礦山的情懷。這些充滿生命氣息的景觀均是對當?shù)刭Y源善加利用的結果，在植物的選擇上挑選適應性較強的刺槐，能夠適應礦山土地和多風的環境。

_{▼金屬銅質樂符鑲嵌于巖芯墻體}

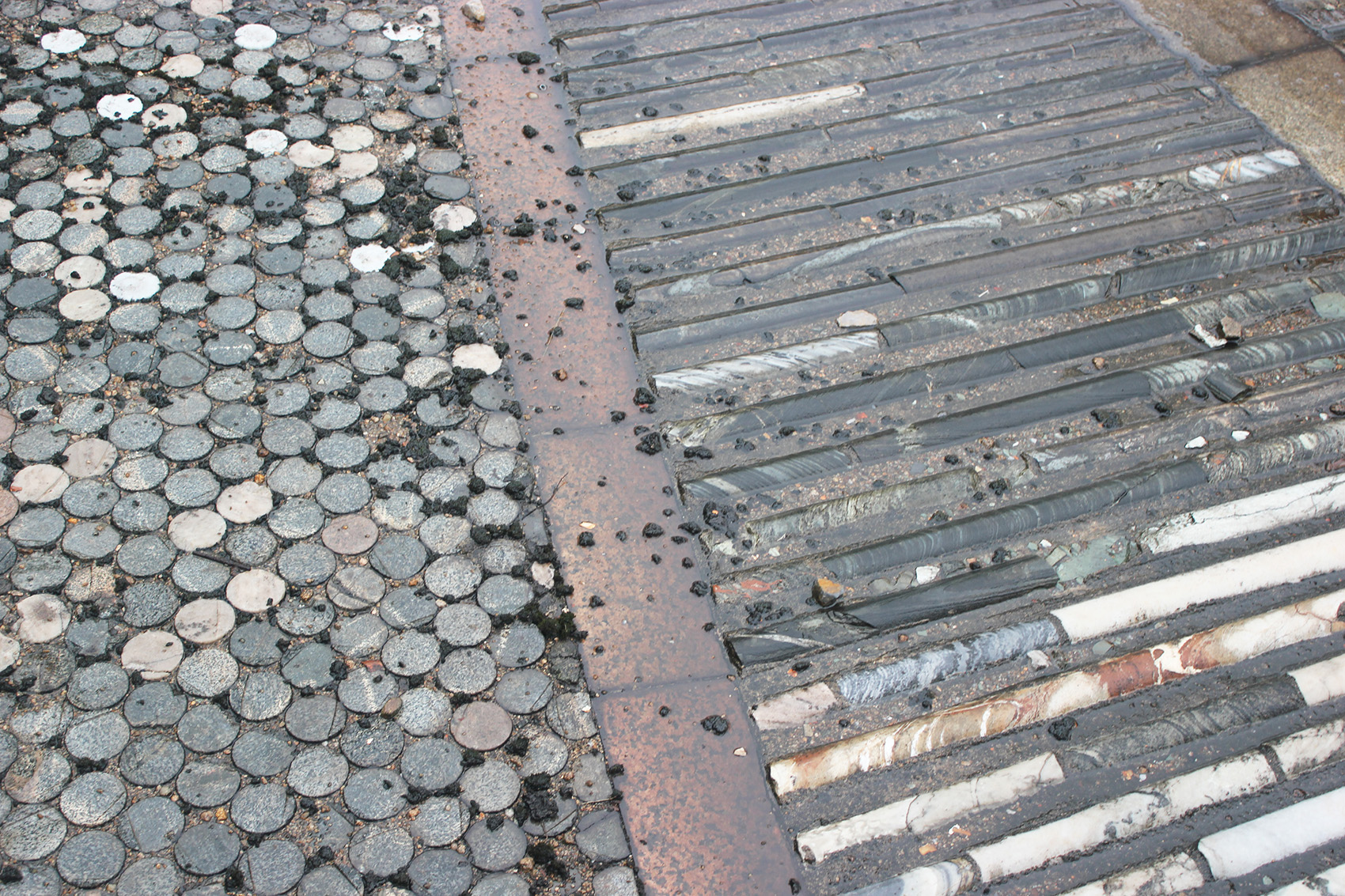

利用巖芯的截面鋪地鑲嵌于場地之中，橫截面的平整鋪地與圓柱鋪地形成視覺與觸覺的對比，將工業遺跡加以保護與傳承。地鋪的巖芯材質以石灰?guī)r為主，堅固吸水，貫徹了可持續發展的設計理念。多樣的樣式設計，使鋪裝設計獨特的風景。

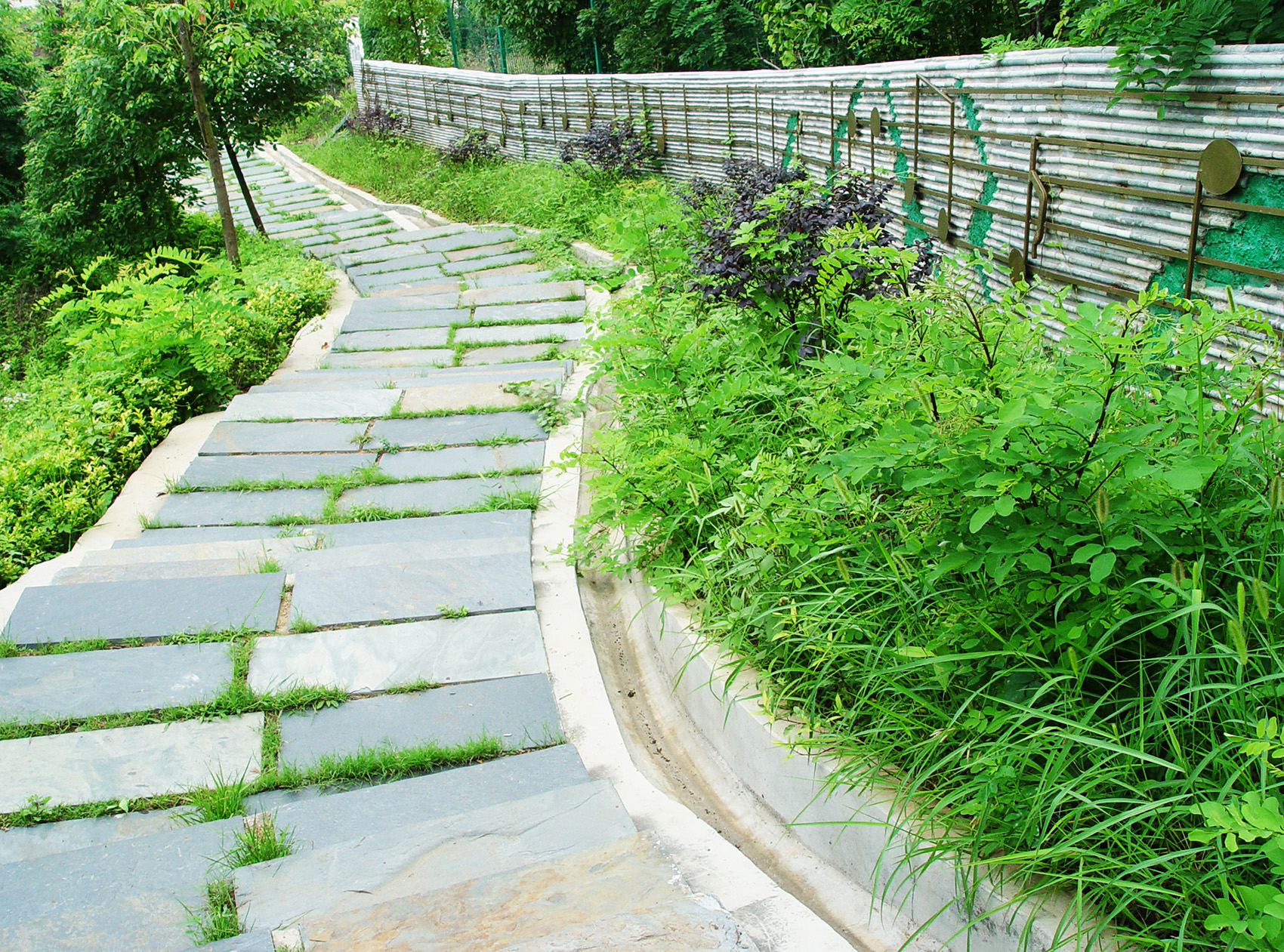

_{▼生態步道}

黃石礦山公園中很大一部分建筑材料是可再生材料打造而成，包括景觀小品的搭建，道路的鋪裝，墻面的裝飾等均使用了再利用的巖芯，新加入的材料和裝置十分簡潔耐用，將巖芯等代表礦山特色的材料體現出豐富的文化歷史，符合礦山的自然環境，并通過各種方式使其在項目中得到實現，體現出與大自然和社會共生、共存、共榮的設計總體思路。將一個多世紀積累下來的材料再利用，勘探的巖芯仿佛是論證開采鐵礦艱辛歷史的“芯片”，經設計師精心編輯，以嶄新的風貌呈現于采礦遺跡之上。依托礦區現有的景觀現狀格局，把握重要節點關系，以簡約、現代而厚重的設計手法來詮釋景觀資源的再利用，落實到可持續發展的景觀設計當中。

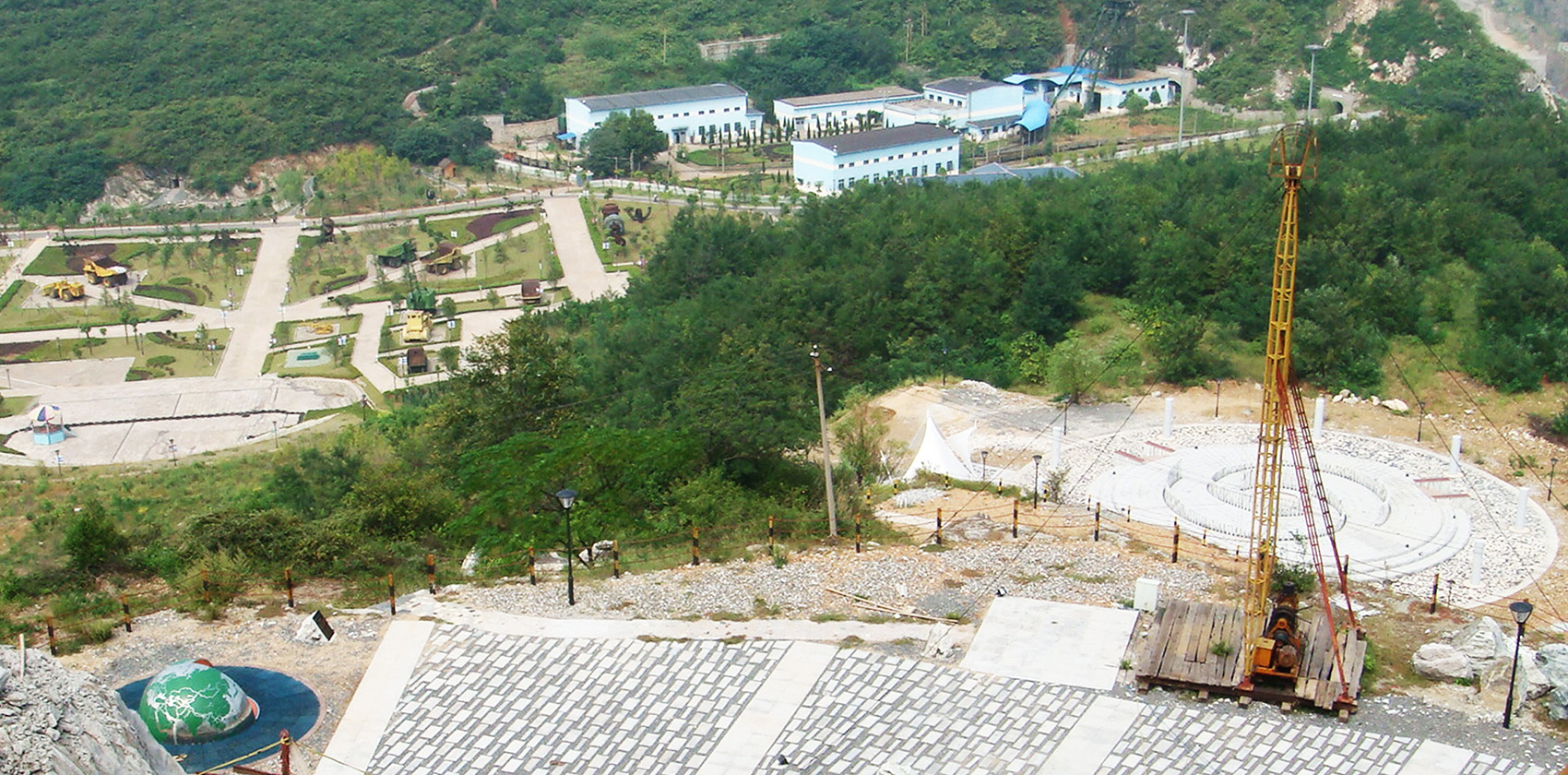

_{▼施工現場}

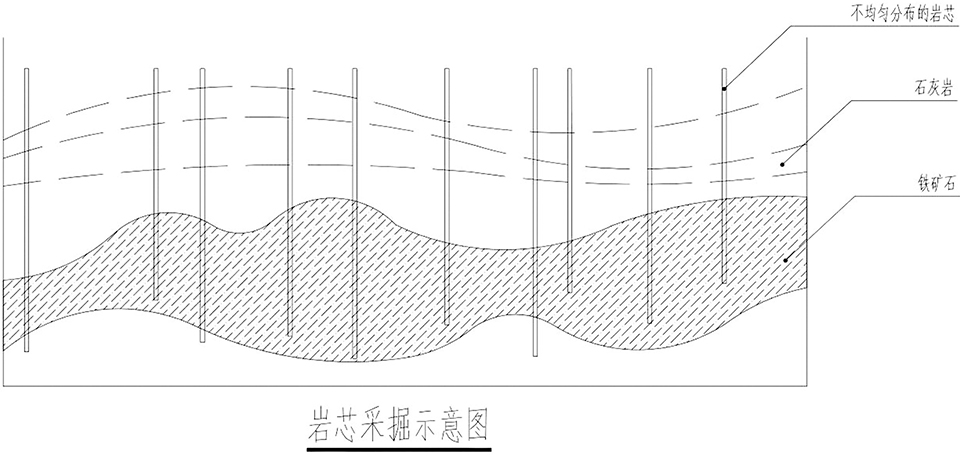

_{▼巖芯采掘示意圖}
